變速箱開發業務挑戰

• 第一時間設計創新變速箱

• 應對日益復雜和多樣化的市場和OEM需求

• 簡化設計流程，更有效地管理成本和延遲

成功的關鍵

• 實施多學科工程仿真和測試方法

• 預測變速器在整個產品生命周期中的實際行為

• 在更短的時間內設計滿足OEM要求的變速箱

• 快速測試不同的配置，以平衡性能，舒適性和能源效率

主要成果

• 將潤滑回路設計時間從數月縮短至數周

• 更好地優化在所有運行條件下潤滑流量

• 更好地控制噪音和振動

• 減少測試階段時間

在全球化的背景下，汽車市場正在迅速發展。市場轉型涉及市場參與者的重大變化。整車廠(OEM)正專注于集成和設計問題，而供應商則有責任開發可靠、節能、成本優化的子系統，以滿足雄心勃勃的舒適性和駕駛性能目標，同時適應當?shù)厥袌龅男枨蟆?

“Before we were using simulation in our processes, the design of the lubrication circuit took several months and required many costly   prototypes. With Simcenter  Amesim, the work is completed within four or  five weeks, and the software enables a more precise  optimization of the flow rate needed for each part in any  running condition.”

  ------------ Michel Vincent

Simulation Engineer

PUNCH Powerglide

01

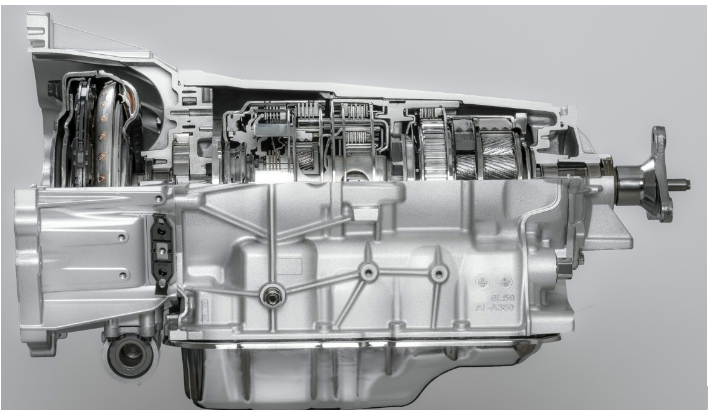

優化傳輸損耗和舒適性

為了設計一款能在能源效率和舒適性之間達到最佳平衡的變速器，必須特別關注換擋和燃油經濟性。在自動變速器內部，軸和離合器盤之間的大量摩擦是不可避免的，特別是在換擋時這種摩擦導致能量損失，從而導致更高的燃料消耗。對于所有汽車制造商來說，這都是一個關鍵的工程挑戰，因此減少摩擦對任何變速器制造商來說都至關重要。關鍵參數是各部件的潤滑(油流量)，以減少摩擦，但往往過多的油流量會增加而不是減少摩擦。因此提供零件所需的確切數量的油，以減少最小的摩擦損失，并減少潤滑所需的泵功率是主要的工作目標。為了快速實現旋轉部件接口的油流量的良好平衡，PUNCH?powerglide使用Simcenter?Amesim軟件進行系統仿真，該軟件來自西門子數字工業軟件公司的Simcenter產品組合。

Simcenter產品組合結合了1D、3D仿真(CAE)和測試解決方案，有助于在整個產品生命周期內預測產品性能。使用Simcenter?Amesim,?PUNCH?powerglide可以評估其潤滑系統與溫度、速度和齒輪的關系。根據所要優化的運行條件，在旋轉部分平衡流量，從而減少傳動部件之間的摩擦。為每個部件界面確定的流量成為計算節省能量的傳動阻力扭矩模型的輸入?！霸谖覀冊诠に囍惺褂么隧椃抡婕夹g(shù)之前，潤滑回路的設計需要幾個月的時間，并且需要許多昂貴的樣件。使用Simcenter?Amesim，工作可以在四到五周內完成，該軟件可以更精確地優化任何運行條件下每個部件所需的流量，”PUNCH?powerglide的仿真工程師Michel?Vincent解釋說。

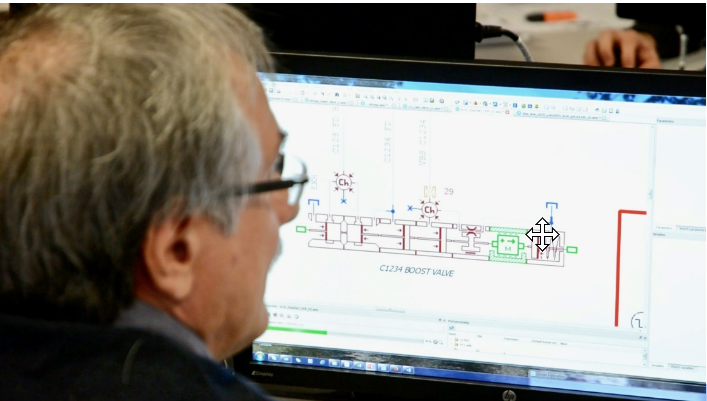

使用系統仿真軟件，PUNCH powerglide工程師還可以在換擋階段精確地對液壓系統(閥門、活塞、泵)進行建模。他們重現了在測試階段觀察到的一些振蕩，以確定在許多駕駛條件下對換擋舒適性的影響。

在與測試結果的相關性分析后，他們能夠通過實驗設計(DOE)方法了解每個參數的影響和作用，并且還可以定義離合器的主壓力輸入和輸出端的可接受的波動量級。“將Simcenter Amesim模型與測試結果相關聯，并使用實驗設計技術，使我們能夠在沒有大量測試的情況下解決問題，”Vincent解釋說。

這種方法使PUNCH powerglide更容易、更快地找到解決方案，以提高換檔質量，最大限度地減少摩擦，從而縮短產品的開發周期。Vincent說:“Simcenter Amesim是在概念階段使用的。同樣的變速器存在幾個概念方案，通過系統仿真，我們能夠?qū)λ鼈冞M行比較，從而在開發過程中贏得時間?！?/span>

“ Simcenter Amesim is used in the concept   phase. Several concepts exist for the same transmission. By using system simulation, we are able to compare them and therefore gain time in the development process.

  ------------ Michel Vincent

Simulation Engineer

PUNCH Powerglide

02

通過降低振動達到整車廠目標

在處理各種振動聲學應用時，Hiard依賴于Simcenter?SCADAS硬件和Simcenter Testlab軟件數十年。 “Simcenter測試解決方案非常成熟和可靠。 如今，我們再也不會遇到使用這些工具的問題了?！?nbsp;“數據質量非常好，軟件的數據處理速度也非?？?。 該團隊使用了幾種前端設備:配備V12模塊的Simcenter?SCADAS?305以及兩個用于現場和實驗室測試的Simcenter?SCADAS?Mobile硬件設備。 通過Simcenter?SCADAS，該團隊可以同時獲取振動和聲學數據，并且通過CAN獲得節氣門位置信息。 “所有數據都邏輯地存儲在一個中央存儲庫中，”Hiard說?！霸撥浖梢院苋菀椎孬@取分析所需的數據。然后高速處理采集到的數據?！盚iard補充道:“我們非常欣賞該軟件的靈活性，例如在分析角度域的數據時，以及快速的后處理，這確實有助于我們在日常任務中提高效率。對于聲學分析，我們還使用音頻回放和濾波等工具，這對于理解空氣噪聲如何影響聲學舒適性非常有幫助?！?/span>

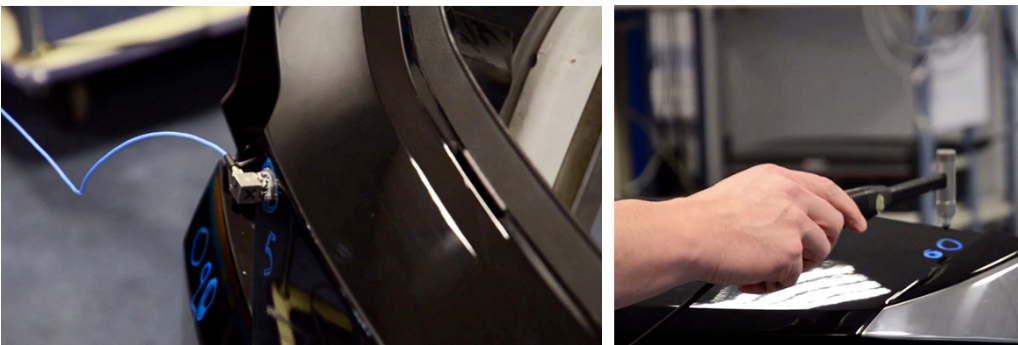

該團隊還會用到最先進的Simcenter Testlab模態分析工具。例如，工程師們現在在Simcenter Testlab內部對所有加速計進行校準。最近，PUNCH powerglide被要求對一輛汽車的后門進行模態分析?！斑@對我們來說是一個相當不尋常的要求——我們通常只處理傳動系統，”Hiard評論道。“有了Simcenter測試解決方案，我們能夠提供快速響應并滿足這些要求。這是我們的分析工具如何支持業務開發的一個例子。Simcenter Testlab具有非常詳盡的功能。我們非常欣賞它的分析速度，它的易用性和它的功能，如活動圖片，有助于在團隊中有效地共享信息，”Hiard總結道。

03

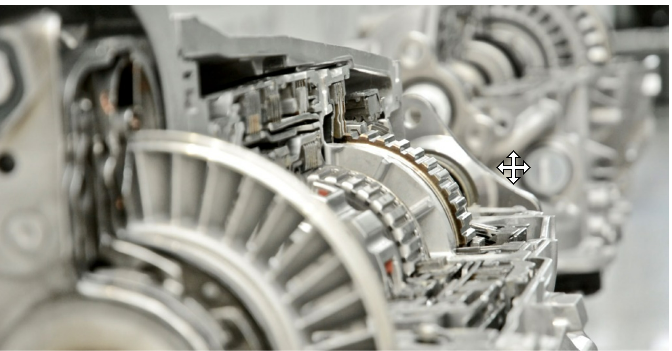

以前所未有的速度開發創新變速箱

基于Simcenter Amesim模型的仿真和基于Simcenter Testlab測試的工程技術(都是Simcenter產品組合的一部分)的使用，有助于PUNCH powerglide更有效地開發其創新和復雜的產品，并更好地控制產品行為。

對變速器進行建模使PUNCH powerglide能夠優化新的變速器設計，并從第一個樣件開始解決正在開發的變速器中的問題。使用組合測試-仿真方法使團隊能夠比較模擬數據和測量數據，以獲得最佳結果。

與Simcenter合作設計的新型混合動力變速器6LP2就是這種創新方法的結果，使PUNCH?powerglide成為開創性變速器的頂級供應商。

“ Simcenter portfolio solutions help   us in an early stage of the project,   especially to do early simulation   and give us indication for perform- ance and fuel economy”

-------Wolfgang De Loth

Director Technical Center

PUNCH Powerglide

西門子Simcenter工程咨詢部門將Simcenter產品和工程服務經驗?zāi)軌蜃龅接袡C的結合，不斷幫助用戶在研發領域獲得更大的價值，同時幫助我們的Simcenter產品不斷提升，使產品在用戶的實際工作中更加的實用，高效。

同時，西門子Simcenter工程咨詢部門樂意參與到您的工程開發過程中，基于Simcenter產品為您提供更好的工程服務。
